運用人工智慧之單相機桌球3D軌跡還原
關鍵字： 深度學習 影像處理 相機校正 3D預測
站內連結：
|
首頁與預覽 |
桌球3D軌跡 還原系統 |
前視角智慧 桌球系統 |
強化學習之 模擬避障 |
音樂歌手辨識 |
作品簡介：
此作品為大學畢業專題。
近年來許多競技運動逐漸加入許多電子系統用以輔佐裁判，其中以視覺系統為一大宗，著名的如「鷹眼系統」用以還原網球軌跡與落球點， 但往往需要多部相機從多角度拍攝，才能重新建構3D軌跡。
本作品以單視角(單部攝影機)拍攝，利用幀差法與神經網路，從2D影像追蹤桌球軌跡，再以物件分割方式，取得桌球之面積，用於計算深度資訊，進而重建3D位置。
系統特色
- 以單視角(僅需單部攝影機)還原3D軌跡
- 包含軌跡預測、落球點預測、計分系統與3D軌跡還原
- 可透過GUI圖形使用者介面觀看特定時間點的各式資訊

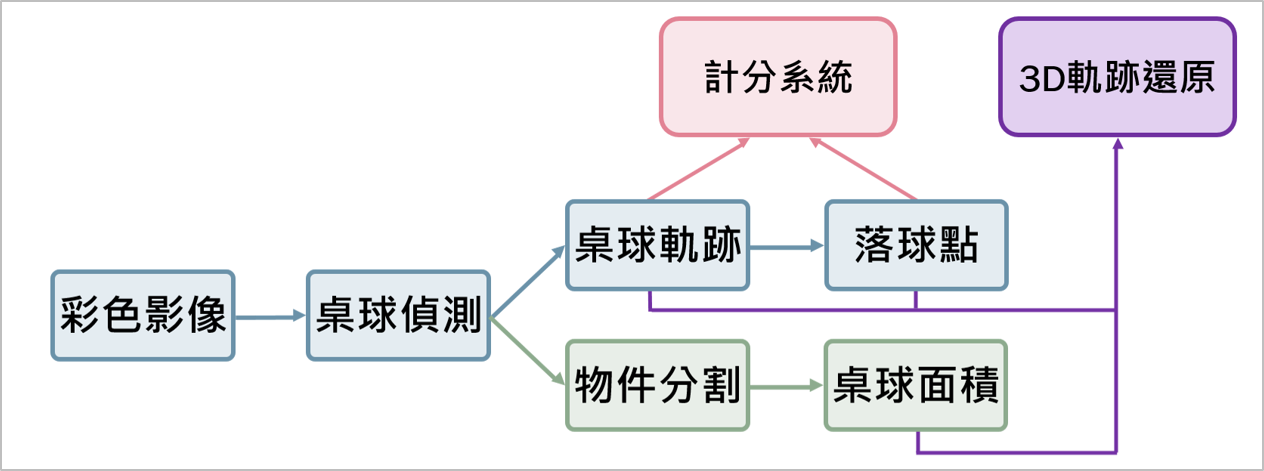

系統架構：
此系統包含四大功能，包刮軌跡預測、落球點預測、計分系統與3D軌跡還原。

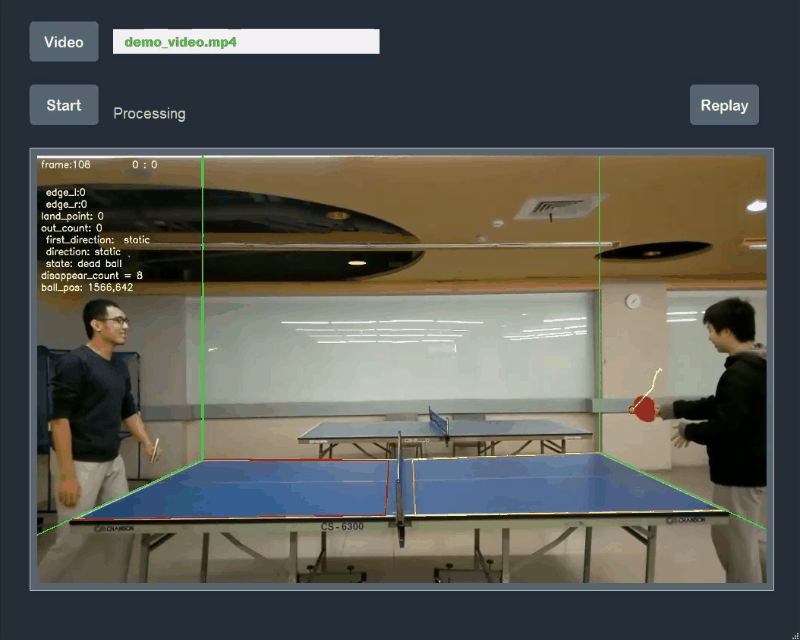

桌球移動路徑追蹤 (gif動圖)：
透過GUI可以選擇要處理的影片，並會顯示處理過程(包含 軌跡預測、落球點預測 與 雙方得分)。

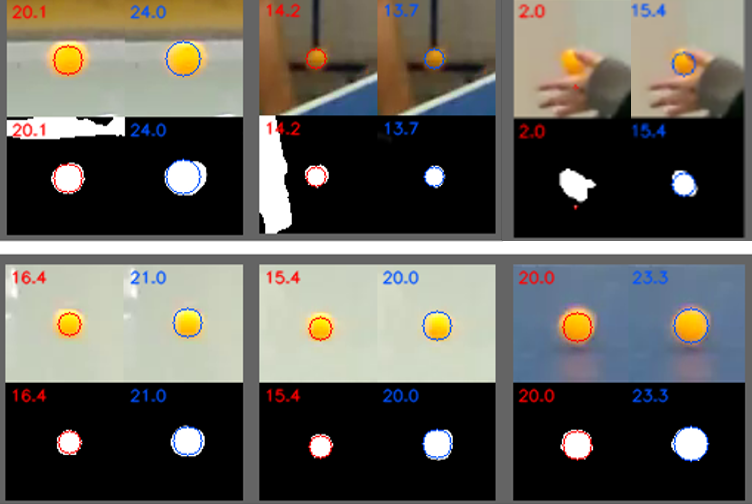

物件分割結果 (左紅色為傳統影像處理，以HSV閥值進行分割；右藍色為CNN分割模型預測結果)：
透過卷積神經網路來進行物件分割，找出球體之mask後可以藉由其在畫面中的球體直徑來預估深度資訊(3D位置)。

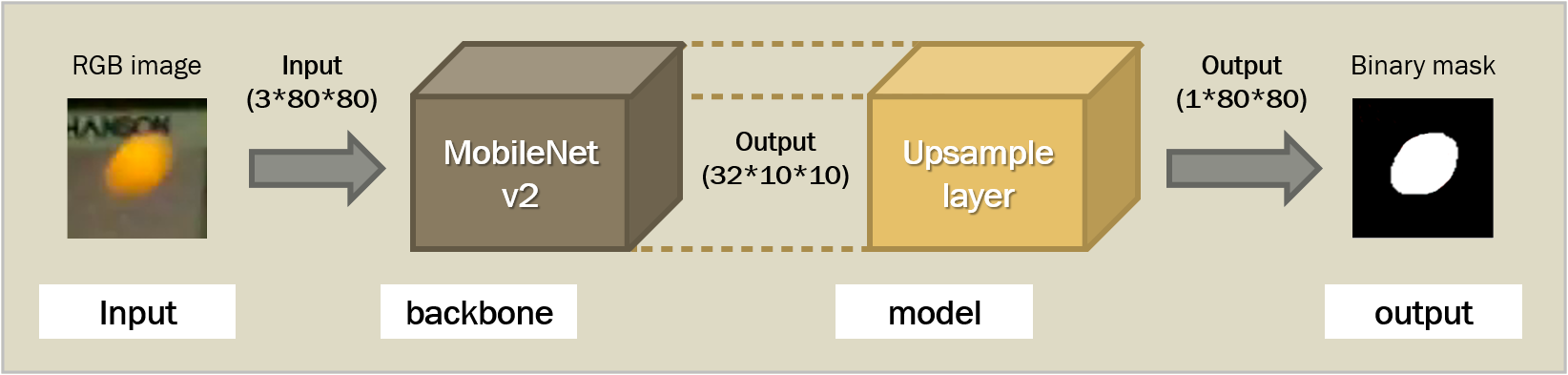

卷積神經網路模型架構：
採用 MobileNetV2 作為網路的backbone，提取其中間層輸出，並加上upsample層來達到物件分割的應用。
(參考自 MobileNetV2: https://arxiv.org/abs/1801.04381)

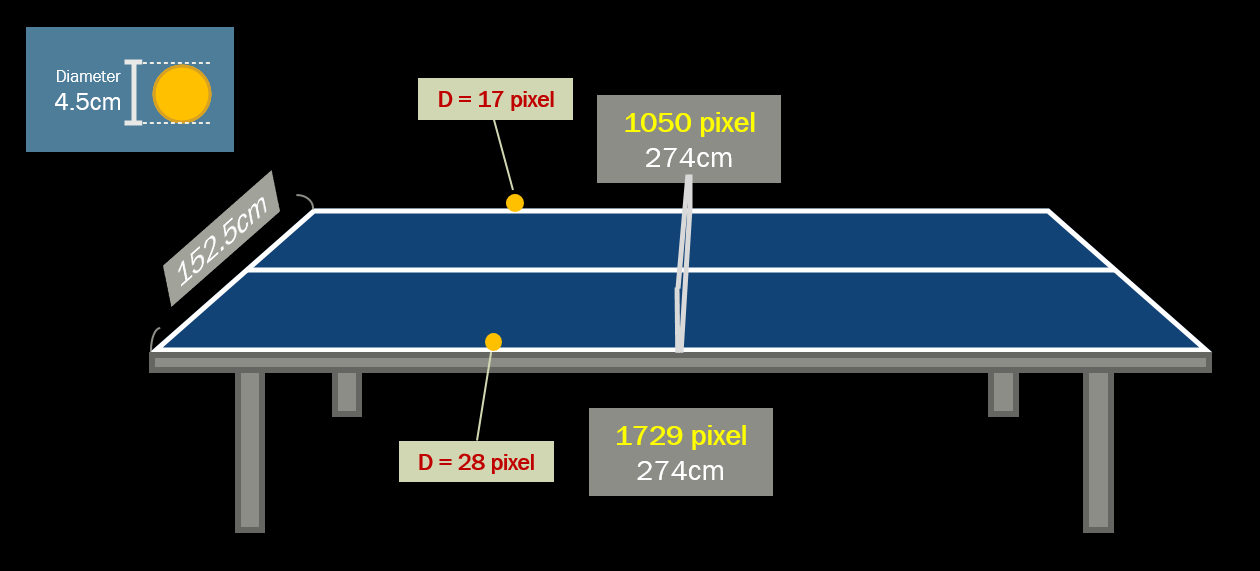

深度資訊推算：
透過已知的桌球直徑與球桌尺寸(常見比賽規格)，可推知桌球在不同距離下在畫面上會有固定的直徑長度。
(在此示意圖中，桌球落在靠近相機的桌子邊緣時，直徑應約為28 pixel；
而在較遠的桌子邊緣時，直徑應約為17 pixel)

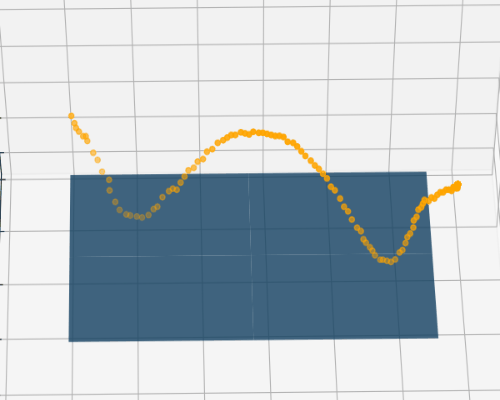

3D軌跡還原 (gif動圖)：
經由前述個方法結和，還原出之3D軌跡圖。

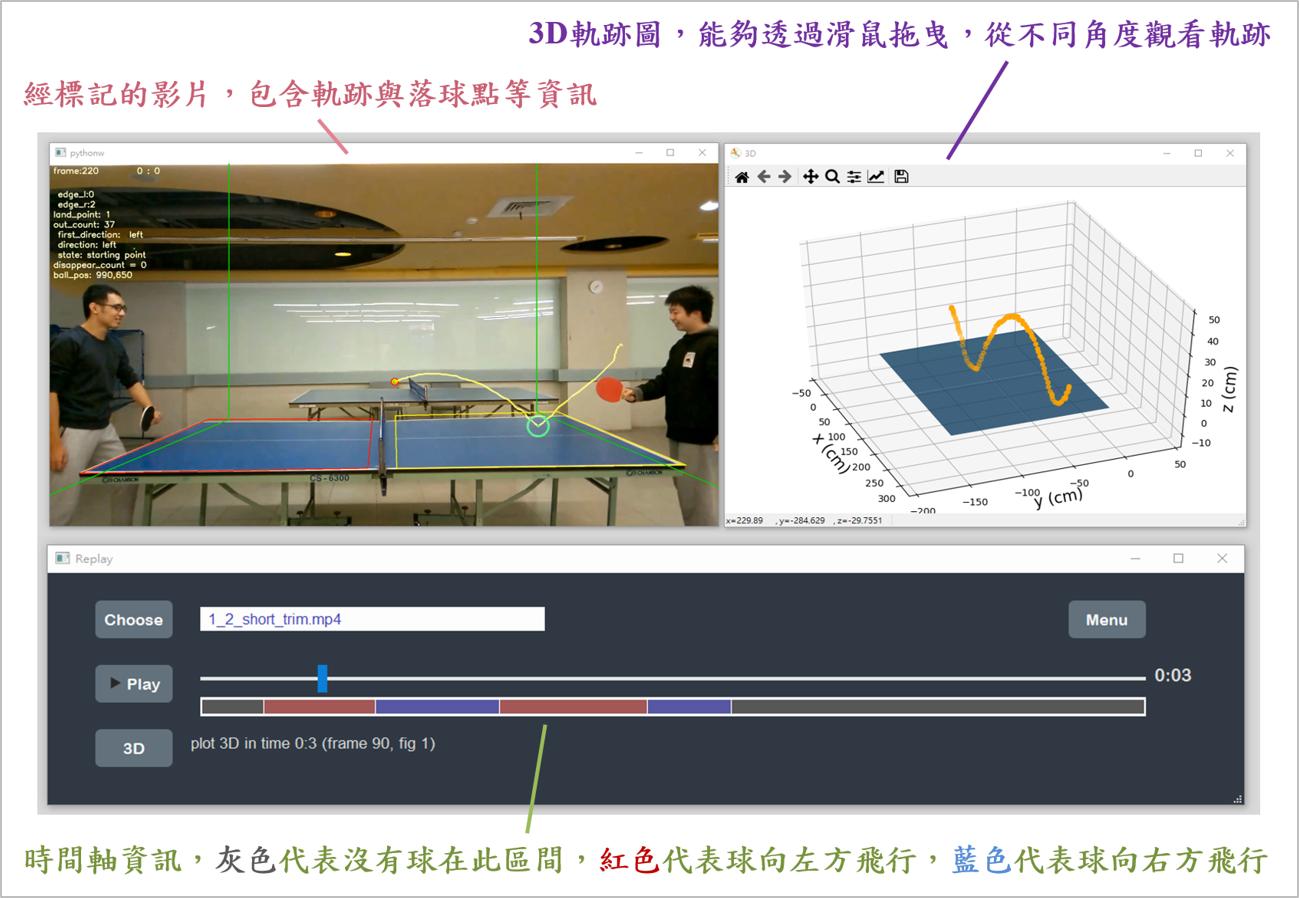

系統GUI：
GUI可以顯示包含2D影像畫面、3D軌跡圖與方便使用者拖拉影片播放的影片時間軸，時間軸上還會標記該段時間所發生的事件，供使用者能夠快速移至特定時間點觀看3D軌跡還原。
|
